科技之光，智造未来
17305842590
0574-62589299

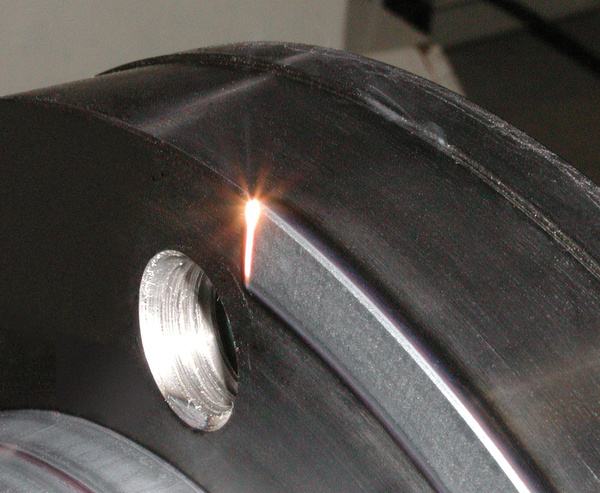

1)加热和冷却速度高。
2)高硬度。激光淬火层的硬度比常规淬火层提高15%-20%，可获得极细的马氏体晶粒。淬火硬度与加热温度有关，与保温时间无关。硬化带的部分重叠会产生明显回火使硬度降低。硬化层较浅，与加热时间的平方根成正比，通常为0.3~0.5mm。用lkW的激光器扫描时层深可达1mm，用6kW的激光器扫描时层深可达2mm。当要求淬火深度时，要严格控制扫描速度和功率密度的变化，以防止元件表面软化。
3)变形小。激光淬火表面有很大的残余压力（可达4000MPa），有利于提高疲劳强度。由于加热层薄，加热速度快，即使很复杂的元件，变形也非常小。
